在矿山生产系统中，矿用控制电缆承担着传输控制信号、保障设备协同运行的关键作用。然而，矿山井下存在强电磁辐射、机械振动、潮湿粉尘等复杂干扰因素，常导致控制电缆抗干扰能力下降，引发信号失真、设备误动作甚至停产事故。本文从干扰成因分析入手，结合实际应用场景，提出一套系统的抗干扰解决方案，为矿山安全生产提供技术支撑。
一、矿用控制电缆干扰的主要成因
要解决抗干扰问题，首先需明确干扰来源。矿山环境中，控制电缆面临的干扰可分为电磁干扰、机械干扰和环境干扰三类，其中电磁干扰是主要的影响因素。
（一）电磁干扰的核心来源
矿山井下的高压电机、变频器、电焊机等设备在运行时，会产生强烈的电磁辐射。这些设备工作时电流变化率大，会在周围空间形成交变磁场，当控制电缆处于该磁场范围内时，会通过电磁感应在电缆内部产生感应电动势，即 “共模干扰”；同时，电缆自身的两根导线若存在布线不对称、距离干扰源远近不同的情况，还会产生 “差模干扰”。例如，井下主运输皮带的变频器运行时，其产生的高频电磁信号可通过空间辐射影响 10 米范围内的控制电缆，导致皮带张紧度控制信号出现波动，影响运输效率。
此外，电缆敷设过程中与高压动力电缆平行敷设距离过近，也是电磁干扰的重要诱因。根据电气规范，控制电缆与 10kV 及以上高压电缆平行敷设时，小间距应不小于 0.2 米，若间距不足，高压电缆的电场会通过电容耦合作用干扰控制电缆信号，尤其在高压电缆负荷变化时，干扰强度会显著增加。
（二）机械与环境干扰的叠加影响
矿山井下的机械振动、冲击以及潮湿、粉尘环境，虽不直接干扰信号传输，但会加速电缆防护结构老化，间接降低抗干扰能力。例如，井下掘进工作面的振动会导致电缆接头松动，破坏屏蔽层的完整性；潮湿环境会使电缆绝缘电阻下降，增加干扰信号的传导路径；粉尘堆积则会覆盖电缆表面，影响屏蔽层的散热和电磁屏蔽效果，长期积累会导致屏蔽层接地不良，失去抗干扰作用。
二、针对性抗干扰解决方案
针对上述干扰成因，需从电缆选型、敷设安装、接地防护、信号处理四个维度制定解决措施，形成 “源头控制 - 过程防护 - 末端优化” 的全链条抗干扰体系。
（一）科学选型：从源头提升抗干扰基础能力
电缆选型是抗干扰的一道防线，需根据矿山干扰强度、使用场景选择具备针对性防护结构的产品。

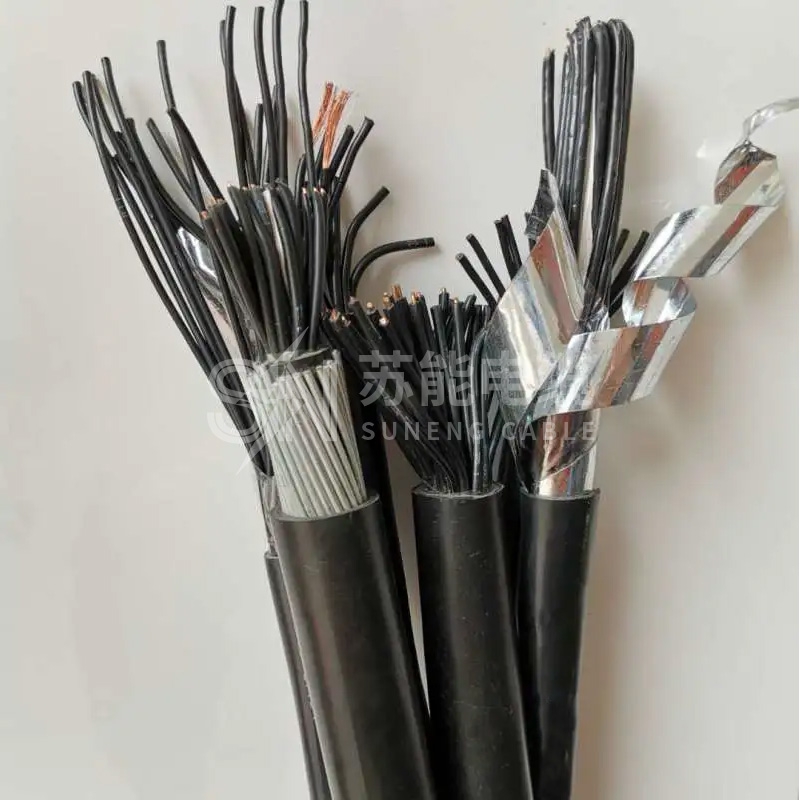

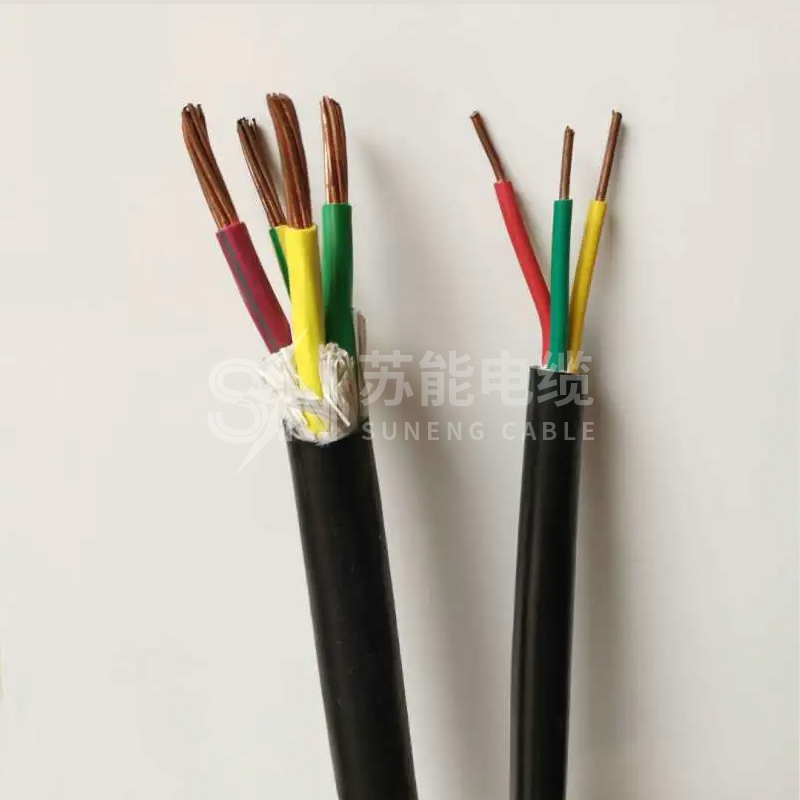

优先选择屏蔽型控制电缆：普通聚氯乙烯绝缘电缆无屏蔽层，抗电磁干扰能力极弱，矿山环境应强制选用带屏蔽层的电缆。常用的屏蔽结构有铜丝编织屏蔽、铜带绕包屏蔽两种：铜丝编织屏蔽（如 STP 型）灵活性高、抗低频干扰效果好，适用于移动设备（如掘进机、采煤机）的控制线路；铜带绕包屏蔽（如 SCT 型）屏蔽覆盖率高（可达 90% 以上）、抗高频干扰能力强，适用于固定敷设的控制回路（如主井提升机、井下变电所控制线路）。对于强干扰区域（如变频器附近），可选用 “铜丝编织 + 铝塑复合带” 的双层屏蔽电缆，屏蔽效能可提升 40% 以上。
合理选择电缆绝缘与护套材料：绝缘材料需具备高绝缘电阻、低介损特性，推荐选用交联聚乙烯（XLPE）绝缘，其绝缘电阻可达 10??Ω?cm 以上，远高于普通 PVC 绝缘（10??Ω?cm），能有效减少干扰信号的传导；护套材料则需兼顾耐磨损、耐油、耐潮湿性能，井下固定敷设可选用氯化聚乙烯（CPE）护套，移动敷设选用耐油橡胶护套，避免因护套破损导致屏蔽层失效。
确定合适的电缆芯数与截面：芯数过多会增加电缆自身的分布电容，导致信号衰减，控制电缆芯数应根据实际控制回路数量确定，避免冗余；截面选择需满足载流量要求，同时兼顾信号传输需求，一般控制信号回路选用 1.5-2.5mm? 的铜芯电缆，若信号传输距离超过 100 米，应选用 4mm? 及以上截面，减少信号在传输过程中的损耗，间接提升抗干扰能力。
（二）规范敷设：减少干扰因素的耦合
电缆敷设过程中的不合理操作，会直接增加干扰耦合的概率，需严格遵循矿山电缆敷设规范，重点控制以下环节。
控制与动力电缆的间距隔离：敷设时需将控制电缆与高压动力电缆分开敷设，若采用同一电缆沟，应使用金属隔板（如镀锌钢板）将两者隔离，隔板高度不低于电缆外径的 2 倍；若平行敷设，间距应根据高压电缆电压等级调整：10kV 电缆间距不小于 0.2 米，35kV 电缆间距不小于 0.3 米，110kV 电缆间距不小于 0.5 米。交叉敷设时，控制电缆应从动力电缆下方穿过，交叉点间距不小于 0.1 米，且需在交叉段对控制电缆额外包裹一层金属屏蔽带，进一步阻断电磁耦合。
优化敷设路径与固定方式：敷设路径应避开干扰源集中区域，如变频器柜体、高压电机接线盒、电焊机附近等，若无法避开，需保持至少 5 米的安全距离；同时，避免电缆迂回敷设，减少电缆长度，降低干扰信号的感应时间。固定时采用非金属支架（如玻璃钢支架），避免金属支架形成 “接地环路”，导致干扰信号通过支架传导至电缆；移动设备的控制电缆应使用弹性卡箍固定，避免振动导致电缆与设备外壳摩擦，破坏屏蔽层。
避免电缆接头的干扰隐患：电缆接头是抗干扰的薄弱环节，应尽量减少接头数量，若必须接头，需采用专用屏蔽接头（如防爆屏蔽接线盒），确保屏蔽层的连续性。接头制作时，需将屏蔽层与接线盒外壳可靠连接，接地电阻不大于 4Ω；同时，接头处的绝缘处理需严格按照规范进行，采用热缩管或绝缘胶带多层包裹，防止因绝缘破损导致干扰信号侵入。
（三）可靠接地：构建干扰信号的泄放通道
屏蔽层接地是将干扰信号导入大地、切断干扰传导路径的关键措施，需根据干扰类型选择合适的接地方式，确保接地系统可靠有效。
单端接地与两端接地的合理选择：对于低频干扰（频率低于 1MHz），如高压电机产生的工频干扰，推荐采用单端接地方式 —— 仅将电缆一端的屏蔽层接地，另一端悬空，避免形成 “地环流”，减少干扰信号在屏蔽层内的传导；对于高频干扰（频率高于 1MHz），如变频器产生的高频谐波，应采用两端接地方式，两端接地电阻均不大于 4Ω，利用屏蔽层与大地形成的回路，将高频干扰信号快速泄放。在实际应用中，可通过测量干扰信号频率，选择对应的接地方式，若无法确定频率，可采用 “一端直接接地 + 另一端经电容接地” 的混合接地方式，兼顾高低频干扰防护。
接地系统的规范化建设：接地极应选用镀锌角钢（规格不小于 50×50×5mm）或镀锌钢管（直径不小于 50mm），长度不小于 2.5 米，埋深不小于 0.8 米，且需远离井下积水区域；接地干线采用截面积不小于 25mm? 的铜缆，与接地极采用放热焊接连接，避免螺栓连接导致的接触电阻过大。同时，需定期测量接地电阻，每季度至少一次，若接地电阻超过 4Ω，需及时更换接地极或增加接地极数量，确保接地系统的稳定性。
（四）信号处理：末端优化提升抗干扰效果
即使通过选型、敷设、接地措施减少了大部分干扰，仍可能存在少量干扰信号进入控制设备，此时需通过信号处理技术进行末端优化，进一步提升抗干扰能力。
加装信号隔离器与滤波器：在控制电缆与设备接口处加装信号隔离器，通过光电隔离或磁隔离技术，切断干扰信号的传导路径，例如在井下水泵控制回路中，加装隔离式变送器，可将模拟量控制信号（如 4-20mA 电流信号）与干扰信号隔离，使信号失真率从 10% 降至 0.5% 以下。对于高频干扰，可在电缆输入端加装 EMC 滤波器（电磁兼容滤波器），选择与信号频率匹配的滤波器型号，如针对变频器高频干扰，选用 10kHz-100MHz 频段的滤波器，可滤除 90% 以上的高频干扰信号。
采用差分信号传输方式：传统的单端信号传输（如 24V 开关量信号）抗干扰能力弱，易受共模干扰影响，可将控制信号改为差分传输，如采用 RS485 通信协议传输控制指令。差分传输通过两根导线传输相反极性的信号，干扰信号在两根导线上产生的感应电动势相互抵消，抗干扰能力显著提升，即使在强电磁环境下，信号传输距离也可达到 1000 米以上，且信号误码率低于 0.1%。
三、应用案例与维护建议
（一）某煤矿主井提升机抗干扰改造案例
某大型煤矿主井提升机控制电缆长期受变频器电磁干扰，导致提升机速度控制信号波动，波动幅度达 0.5m/s，存在安全隐患。通过以下改造措施，干扰问题得到彻底解决：
将原普通控制电缆更换为 “铜丝编织 + 铝塑复合带” 双层屏蔽电缆，绝缘材料选用 XLPE；
调整电缆敷设路径，控制电缆与变频器动力电缆间距从 0.1 米增至 0.3 米，并采用镀锌钢板隔离；
屏蔽层采用两端接地，接地电阻控制在 2Ω 以下；
在提升机控制器输入端加装 EMC 滤波器和信号隔离器。
改造后，提升机速度控制信号波动幅度降至 0.05m/s 以下，满足安全生产要求，至今未出现因干扰导致的设备故障。
（二）日常维护与检查要点
定期巡检：每月对控制电缆敷设路径、屏蔽层接地情况进行巡检，重点检查接头处是否松动、屏蔽层是否破损，发现问题及时处理；
绝缘电阻检测：每季度测量电缆绝缘电阻，若绝缘电阻低于 10MΩ，需查找原因（如受潮、绝缘老化），并采取干燥、更换电缆等措施；
接地电阻检测：每半年测量屏蔽层接地电阻，确保接地电阻不大于 4Ω，若超标需清理接地极周围杂物、增加接地极；
干扰信号监测：在关键控制回路（如提升机、主通风机）加装信号监测仪表，实时监测干扰信号强度，若发现干扰异常，及时排查干扰源并采取防护措施。
四、结语
矿用控制电缆抗干扰能力直接关系到矿山生产的安全性和稳定性，解决抗干扰问题需摒弃 “单一措施” 的思维，从干扰成因出发，构建 “选型 - 敷设 - 接地 - 信号处理” 的全流程防护体系。在实际应用中，还需结合矿山具体环境、设备布局等因素，制定个性化的解决方案，并通过定期维护确保抗干扰措施的长期有效性。随着矿山智能化发展，控制电缆传输的信号越来越复杂，抗干扰技术也需不断升级，未来可结合光纤传输、无线通信等技术，进一步提升矿山控制系统的抗干扰能力，为矿山智能化建设奠定坚实基础。
